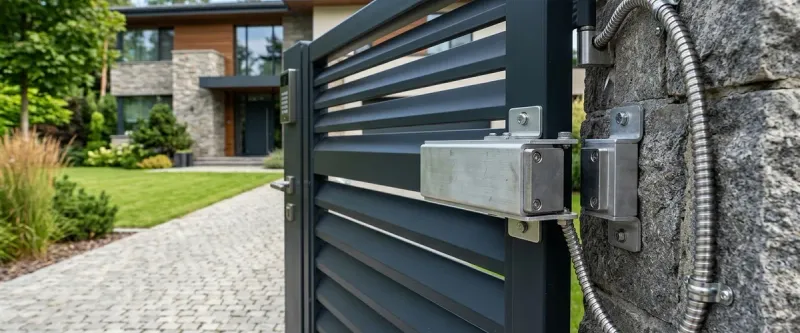

Датчик открытия калитки и ворот с Алисой: защита периметра

Обычные комнатные датчики открытия дверей не способны надежно работать на уличных металлических калитках, распашных воротах и гаражах. Тонкий пластиковый корпус класса IP20 быстро накапливает конденсат, штатная батарейка CR2032 на морозе теряет напряжение, а миниатюрный магнит с порогом срабатывания 5–10 мм вызывает постоянные ложные тревоги от порывов ветра и сезонного перекоса петель.

Надежное инженерное решение строится на раздельной схеме: промышленный геркон в силуминовом корпусе (серии ИО 102-20 или ИО 102-26) с рабочим зазором 45–65 мм монтируется на створку, а подключается через экранированный кабель к модулю сухого контакта на протоколе Zigbee в гермобоксе IP66. В связке с экосистемой «Дом с Алисой» система мгновенно активирует уличные прожекторы, запускает сирену на Яндекс Станциях при проникновении и предупреждает голосом, если калитку случайно забыли закрыть.

Почему комнатные датчики открытия не живут на улице

Установка стандартного интерьерного датчика Aqara, Яндекс или Tuya на стальной столб забора приводит к отказу оборудования в первые же недели. Причина кроется в четырех физических факторах:

1. Экранирование магнитного поля сталью: Поле слабого магнита бытового датчика рассеивается в массиве стальной трубы (60x60 или 80x80 мм). Рабочий зазор сокращается с паспортных 10 мм до критических 2–3 мм.
2. Ветровой люфт и пучение грунта: Калитка имеет люфт в замке от 5 до 15 мм при порывах ветра. Зимой морозное пучение грунта дополнительно смещает столбы на 10–20 мм, вызывая ложные тревоги.
3. Холодовая деградация батарейки CR2032: При температуре ниже -15°C внутреннее сопротивление электролита растет. В момент передачи пакета чипом Zigbee пиковый ток 20–30 мА просаживает напряжение ниже 2.1 В, вызывая перезагрузку радиомодема и потерю сети.
4. Конденсат и коррозия контактов: Суточные переходы через ноль вызывают росу внутри корпуса IP20. Контакты батареи окисляются, а стеклянная колба микрогеркона дает микротрещины при замерзании влаги.

Выбор оборудования: промышленные герконы и модули связи

Для уличной эксплуатации применяется раздельная схема: на калитку монтируется герметичный геркон, а радиомодуль выносится в сухой бокс.

Тип извещателя / узла	Рабочий зазор	Корпус и защита	Температурный режим	Сопряжение с Алисой
Комнатный Zigbee-датчик	5–10 мм	ABS-пластик IP20	от -10°C до +45°C	Прямое к Хабу Яндекса
Врезной геркон (ИО 102-5)	12–18 мм	Латунь / пластик IP67	от -40°C до +50°C	Через сухой контакт
Накладной геркон (ИО 102-20)	45–65 мм	Литой силумин IP67	от -50°C до +55°C	Через сухой контакт
Специализированный концевик	30–50 мм	Полиамид IP66	от -35°C до +60°C	Прямая связь по Zigbee / Matter

Стандартом в системах безопасности являются извещатели ИО 102-20 (или ИО 102-26, Tane SM-35) в силуминовых корпусах с магнитом AlNiCo и бронированным гибким металлорукавом из нержавеющей стали, защищающим кабель от вандализма и грызунов.

В роли связующего звена с умным домом выступает беспроводной модуль сухого контакта:

• Aqara Single Switch Module T1: микромодуль, клеммы S0/S1 которого работают в режиме сухого контакта без сетевого напряжения;
• Sonoff ZBMINIL2: компактное реле на чипе Zigbee 3.0, фиксирующее замыкание слаботочных контактов;
• Модифицированный датчик открытия Aqara / Tuya: штатный геркон выпаивается, а к контактным площадкам припаиваются провода уличного геркона.

Пошаговая схема монтажа и подключения

Монтаж охранного узла калитки включает четыре последовательных шага.

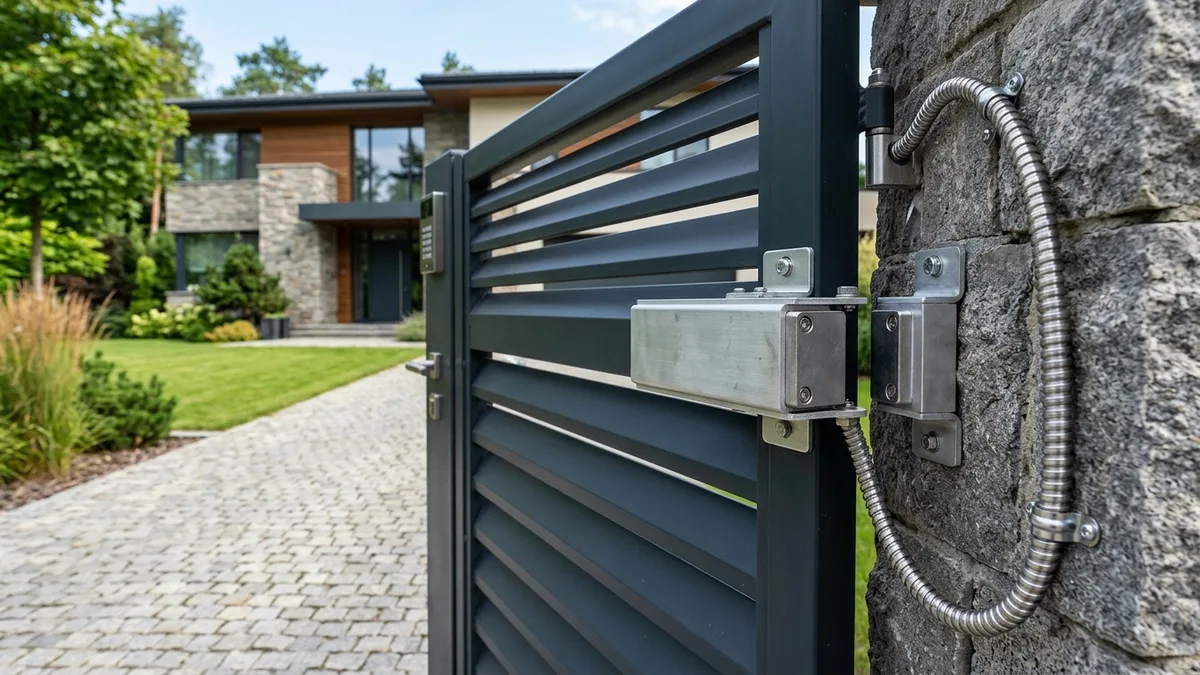

1. Установка магнита и датчика: Закрепите магнит на подвижной створке калитки, а блок геркона — на опорном столбе с рабочим зазором 25–35 мм. Проверьте соосность: продольное смещение не должно превышать 10 мм.
2. Защита кабельной трассы: Сигнальный кабель геркона в нержавеющем металлорукаве заводится в распаечную коробку IP66 через резьбовой гермоввод PG7.
3. Подключение и питание: Двухжильный кабель подключается к контактам радиомодуля (S1/S2 или IN/GND). Для питания зимой вместо батарейки CR2032 используйте внешний холдер с морозостойким элементом CR123A (3.0 В, 1600 мА·ч, от -40°C до +60°C) либо проводную линию 12В с понижающим DC-DC преобразователем.
4. Преодоление экрана забора: Металлический профнастил ослабляет сигнал Zigbee и Wi-Fi на 25–30 дБ. Установите на наружном фасаде дома уличную розетку-роутер Zigbee для стабильной ретрансляции пакетов к Станции. Также ознакомьтесь с правилами проверки периметра перед уходом и настройкой локальных сценариев без интернета.

Настройка сценариев в экосистеме «Дом с Алисой»

После сопряжения устройство отображается в приложении как классический датчик открытия. На его основе настраиваются охранные и сервисные алгоритмы:

1. Ночная тревога периметра

• Триггер (ЕСЛИ): Датчик калитки перешел в статус «Открыто».
• Условие (И): Режим охраны участка активен.
• Действие (ТО): Яндекс Станция включает звук сирены на 100% громкости, запускается уличная сирена для охраны дома, отправляется экстренный push на смартфон, и включаются прожекторы во дворе для дезориентации нарушителя.

2. Предупреждение о незакрытой створке

• Триггер (ЕСЛИ): Датчик калитки открыт дольше 3 минут.
• Действие (ТО): Яндекс Станция произносит предупреждение: «Внимание, калитка во дворе открыта более трех минут. Пожалуйста, закройте замок», а на смартфон приходит сервисное напоминание.

3. Вечерняя подсветка дорожки

• Триггер (ЕСЛИ): Статус «Открыто».
• Условие (И): Время между заходом и восходом солнца.
• Действие (ТО): Включение подсветки дорожки к дому на 3 минуты с последующим автовыключением. При наличии въездных ворот дополните логику сценариями автоматизации откатных ворот.

Траблшутинг и зимняя эксплуатация

• Ветровой дребезг: Если калитка вибрирует в замке при сильном ветре, наклейте трубчатый резиновый уплотнитель профиля D на притвор или сдвиньте магнит на 5 мм ближе к геркону. Для защиты двора изучите фильтрацию ложных срабатываний датчиков движения.
• Отвал связи при морозе ниже -25°C: Замените элемент CR2032 на литиевую батарею CR123A или подведите питание 12В от домофона.
• Окисление контактов: Зачистите клеммы в гермобоксе и покройте соединения силиконовой диэлектрической смазкой.
• Смещение геометрии столбов: При морозном пучении грунта датчик ИО 102-20 компенсирует сдвиг до 65 мм. При большем смещении отрегулируйте положение магнита на кронштейне.

---

Часто задаваемые вопросы (FAQ)

Можно ли подключить уличный геркон к датчику протечки?

Да, радиомодули датчиков протечки на протоколе Zigbee фиксируют замыкание контактов и работают с герконами. Однако в приложении устройство отобразится как протечка воды, а колонка будет предупреждать об аварии водопровода, что неудобно для охранных сценариев. Лучше использовать модули сухого контакта или доработанные датчики открытия.

Какова дальность связи датчика через забор из профнастила?

В прямой видимости дальность протокола Zigbee достигает 35–45 метров. Металлический забор экранирует сигнал, поэтому на расстоянии более 12–15 метров от дома установите на фасаде уличную розетку-роутер с постоянным питанием 220В.

Не размагнитится ли магнит от контакта со стальной створкой?

Магниты AlNiCo в извещателях ИО 102-20 обладают высокой коэрцитивной силой и не размагничиваются от стали. Естественная деградация магнитного потока составляет менее 1.5% за 10 лет эксплуатации.

Можно ли завести сигнал с калитки по проводу без радиоканала?

Да. Если в дом заложена сигнальная витая пара в трубе ПНД, геркон подключается напрямую к модулю в домашнем щите, исключая влияние радиопомех забора и батареек на морозе.
